一、引脚简介

Adafruit Circuit Playground 可穿戴编程主板上紧靠边缘有 14 个圆孔，每个圆孔周围有导电金属片，可通过焊结或使用带夹连接线连接到其他设备。这就是主板上的引脚。在这 14 个引脚中，共有 6 个供电专用的引脚，以及 8 个通用的输入/输出引脚。除此之外在主板上也有很多主板内部器件（如温度感应、光线感应等器件）专用引脚。

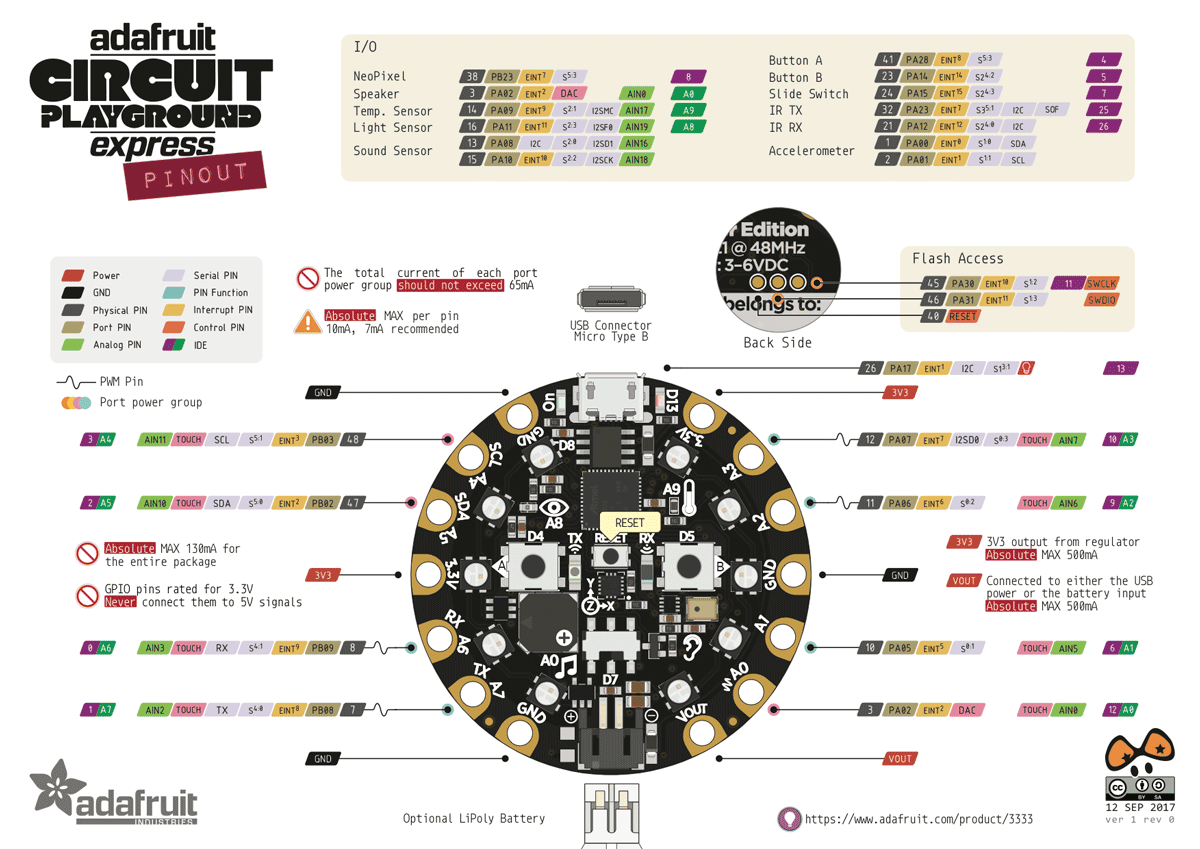

在上面的图片及说明文字里有每个脚印的代码及编号。下面就来介绍一下这些引脚。

二、供电引脚

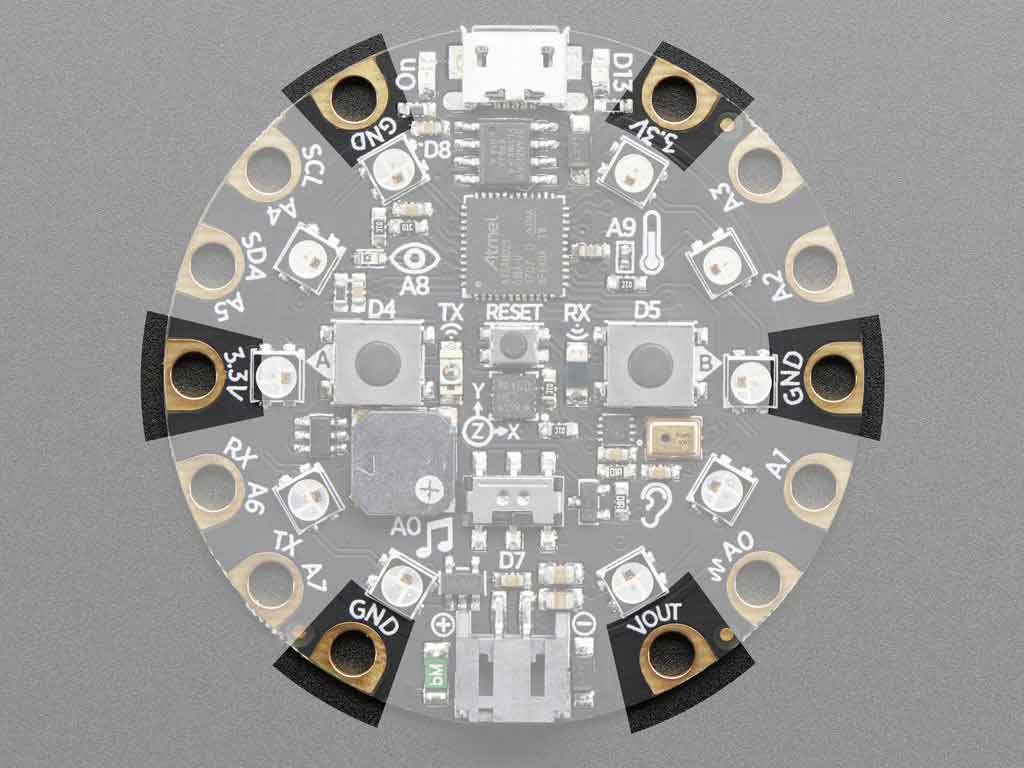

上图中标记出来的，就是这 6 个供电专用的引脚，它们均匀分布于编程主板四周。在这 6 个引脚之中：

• 3 个标记为 GND - Ground 的电源地线引脚。这三个地线引脚是连接在一起的，用于信号或电源的地线连接。
• 2 个 3.3 V 标记的电源输出引脚，用于编程主板通过板载电源调节向外部连接器件进行电源输出。最大可以提供约 500 毫安 (mA) 的电流，但这包括内部器件供电电流。向外部器件输出的电流通常可以有 300 毫安 (mA) 左右；如果不开启板载霓虹灯，向外可以输出约 450 mA 的电流。
• 1 个 Vout 标记的电压输出引脚。这是一个特殊的电源引脚，与上面 3.3 V 引脚不同的是，它直接连接到主板的外部 USB 电源或电池，而不通过主板电源调节，所以可以提供比上面 3.3 V 电源引脚更高的电压，实际电压以主板连接的电源为准。这个引脚上有一个可复位的保险装置，允许通过电流约 500 毫安到 1 安培最大电流。如果保险触发断电保护，可以稍等一会，它会自动复位。

如果需要为芯片、传感器或其他需要 3.3 V 电源的低功耗设备提供电源，就可以使用 3.3 V 电源引脚。

如果需要连接 NeoPixels、DotStars 或其他较高功率的电子设备器件，需要达到 5 伏左右的电压，就可以使用 Vout 电源引脚。

三、通用输入/输出引脚

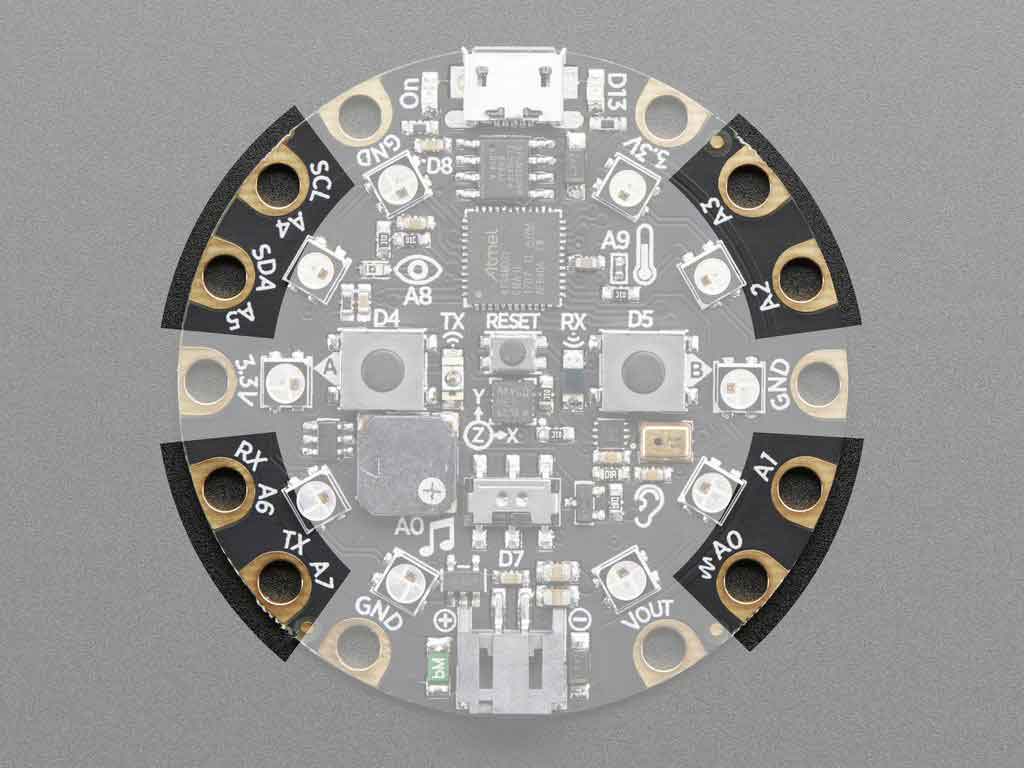

Adafruit Circuit Playground 可穿戴编程主板上共有 8 个通用输入/输出（General Purpose Input Ouput）引脚。如上图所示。这 8 个引脚里，有一些共同的特点，也有一些区别。

共同的特点

都可以用作 LED 灯、按钮和开关的数字输入、数字输出。此外，所有这些都可以用作模拟信号输入（12 位 ADC）。除了A0之外，其他所有的引脚都可以被用于硬件电容式触摸。所有引脚也可用作硬件的中断输入。

引脚可向外提供最高 20 毫安（mA）的电流。不要将电机或其他较大功率器件直接连接到这些管脚上！但可以考虑连接到转换器来控制电机的开或关。

所有的这些引脚都是对外 3.3 V 输出电平，所以不要与 5 V 输入一起使用。一般来说，大多数 5 V 设备都可以转为 3.3 V 输出。

除了与板载扬声器共享的 A0 之外，所有其他引脚都是独立的，它们不被板载的任何 USB 连接、led 或 传感器等共用，因此在编程里使用这些引脚时，不必担心会干扰主板其他功能。

独有的特点

让我们从比较特殊的位于主板右下角的 A0 引脚开始，然后按逆时针挨个介绍。

• A0（又称D12）-这是一个特殊的引脚，可以做真正的模拟输出，所以它非常适合播放音频剪辑。输入可以是数字输入/输出，也可以是模拟输入/输出，但如果这样做，会干扰内置扬声器。这是一个引脚，不能用于电容接触。
• A1/D6-该引脚可以是数字I/O或模拟输入。该引脚具有脉宽调制输出，可以是电容式触摸传感器
• A2/D9-该引脚可以是数字I/O或模拟输入。该引脚具有脉宽调制输出，可以是电容式触摸传感器
• A3/D10-该引脚可以是数字I/O或模拟输入。该引脚具有脉宽调制输出，可以是电容式触摸传感器
• A4/D3-该引脚可以是数字I/O或模拟输入。该引脚也是I2C SCL引脚，可以是电容式触摸传感器
• A5/D2—该引脚可以是数字I/O或模拟输入。该引脚也是I2C SDA引脚，可以是电容式触摸传感器
• A6/D0-该引脚可以是数字I/O或模拟输入。该引脚具有脉冲宽度调制输出、串行接收和电容式触摸传感器
• A7/D1—该引脚可以是数字I/O或模拟输入。该引脚具有脉冲宽度调制输出，串行传输，可以是电容式触摸传感器

四、内部使用引脚

除了上面提到的 14 个引脚外，在 Adafruit Circuit Playground 可穿戴编程主板里还有很多板载器件内部使用的引脚，这些引脚包括：

• D4 - 左按钮 A
• D5 - 右按钮 B
• D7 - 主板开关
• D8 - 内置 10 个霓虹灯
• D13 - 红色 LED 灯
• D27 - 加速计
• D25 - 红外发射器
• D26 - 红外接收器
• A0 - 扬声器模拟输出
• A8 - 光线传感器
• A9 - 温度传感器
• A10 - 红外距离传感器
• D28 - 内部 I2C SDA（使用线1访问）
• D29 - 内部 I2C SCL（使用线1访问）
• D30 (PINSPIMISO) - SPI FLASH MISO
• D31 (PINSPISCK）-SPI FLASH SCK
• D32 (PINSPIMOSI）-SPI FLASH MOSI
• D33-SPI 闪存芯片选择

五、引脚名 与 number 号之间的对应关系

引脚相关的方法有：pinMode()、digitalWrite()、digitalRead()、analogWrite()、analogRead()。使用这些方法时都需要指定引脚 number。下面的列表里包含所有引脚名称/标记 与引脚 number 的对应关系。

number	对应引脚名称/标记
0	A6 / RX
1	A7 / TX
2	D2 / A5
3	D3 / A4
4	D4 / left button
5	D5 / right button
6	D6 / A1
7	D7 / slide switch
9	D9 / A2
10	D10 / A3
12	D12 / A0
13	D13 / LED
14	A0
15	A1
16	A2
17	A3
18	A4
19	A5
20	A6
21	A7

// 红色 LED 灯连接引脚 #13
// 设置引脚 #13 状态可以控制 红色 LED 灯的开关
// 将引脚 #13 设置为输出模式
pinMode(13, "output");
// 使用 digitalWrite 方法接通（通电模式）引脚 #13
digitalWrite(13, 1);
